布袋除尘设备的工作原理_是含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受到惯性力和重力作用被分离出去，直接掉入灰斗底部。含尘气体通过灰斗后进入到中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在了滤袋外表面上，净化后的气体经滤袋口进到上箱体后，再由出风口排出。
布袋除尘设备按照清灰系统_分为在线、离线脉冲喷吹、反吹清灰、振动清灰布袋除尘设备。因此布袋除尘器的结构图分为多种。

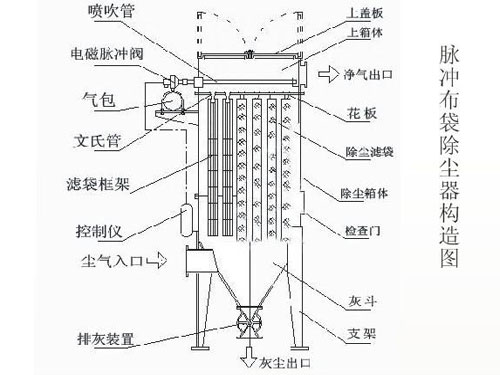

脉冲清灰布袋除尘器结构图:

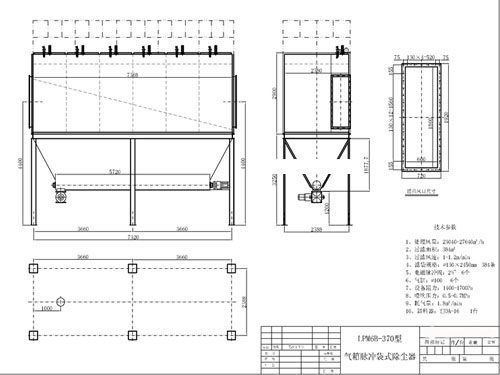

气箱脉冲布袋除尘器结构图：

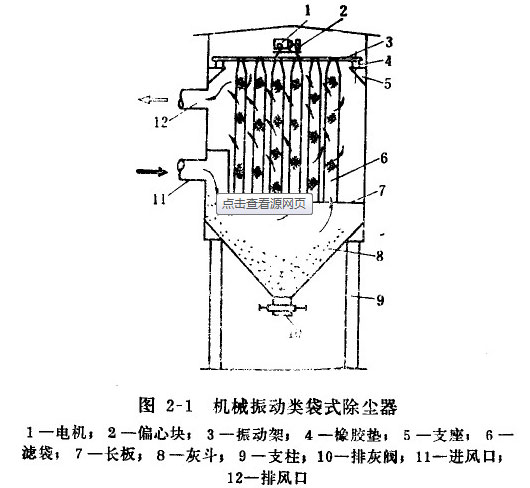

振动清灰布袋除尘器结构图：

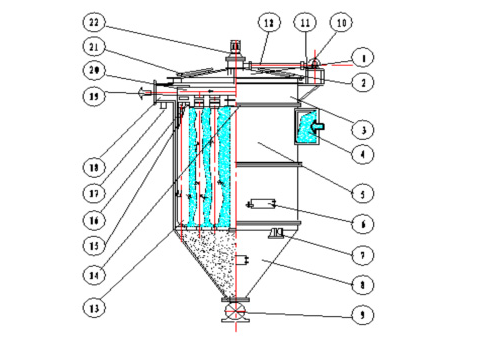

反吹清灰布袋除尘器结构图：
zc机械回转反吹风布袋除尘设备结构：
1．上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2．中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3．下箱体：包括定位支承架、灰斗、星形卸灰阀、支座。
4．反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。
